100G高速性能测试简介
100G仪表测试简介
一、端口性能测试

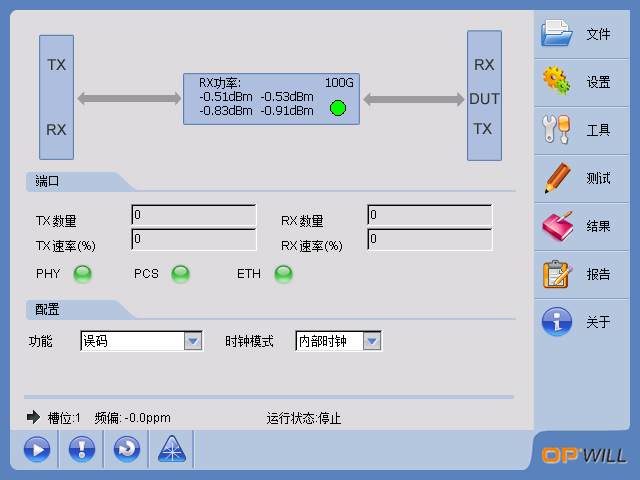

步骤1,启动仪表,连接光纤链路,查看主界面RX功率,以及链路指示是否为“绿灯”
步骤2,点击菜单栏“设置-》PHY配置”,可以查看到每个通道的收发光功率,查看“频偏”值是否在±10ppm以内,过大需要分析下原因。
以上步骤,实现测试设备收发功率,频率,频偏等指标。
二、通道性能测试
连接示意图:
测试步骤:(执行此测试前,对端设备必须先做好环回)

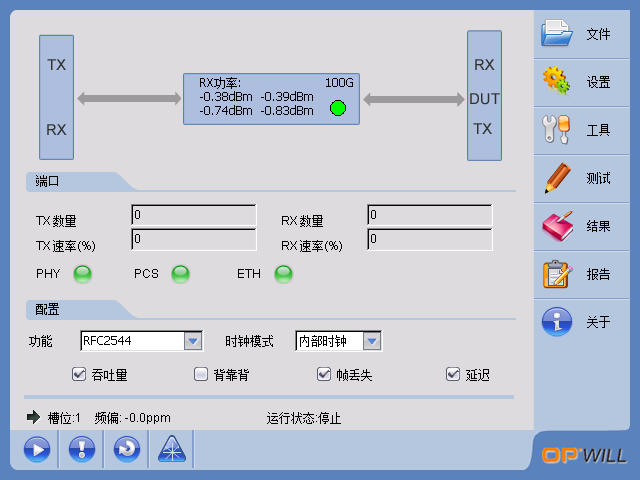

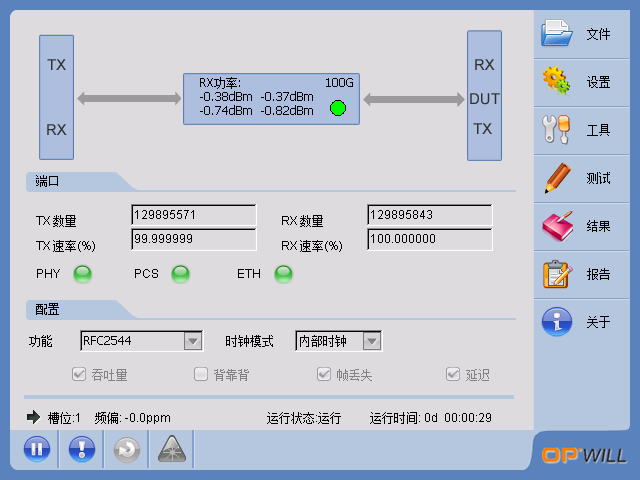

1、开机后在主界面“功能”选项中选择 “RFC2544”,如下图
勾选“吞吐量,帧丢失,延时”测量。

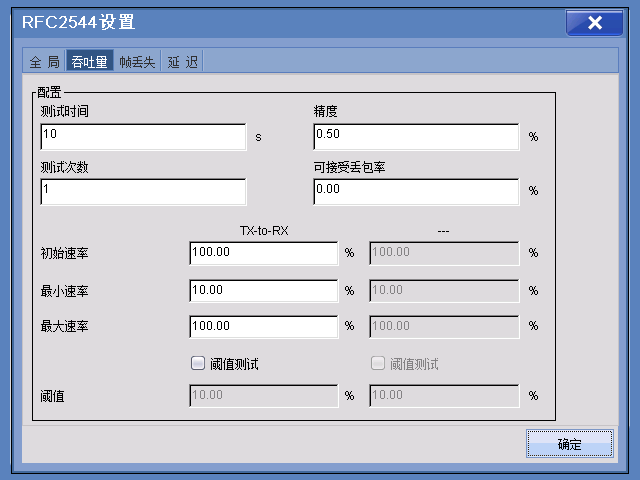

2.在右侧菜单栏,进入“设置-》RFC2544设置-》吞吐量”,设置参数如下:
- 在右侧菜单栏,进入“设置-》RFC2544设置-》帧丢失”,设置参数如下:
- 在右侧菜单栏,进入“设置-》RFC2544设置-》延时”,设置参数如下:
- 运行测试(查看RX数量大致和TX数量一致,如果RX数据很少,很可能对端环回的问题)
- 仪表执行完测试,自动停止,进入“结果-》RFC2544结果”。查看测试结果是否符合预期
- 测试结果符合预期,生成测试报告,在“报告-》生成测试报告”页面生成测试报告
以上步骤,实现通道性能测试,测试出链路的带宽(最大承载带宽),时延,丢包率等指标。
三、误码性能测试
测试步骤1:(执行此测试前,对端设备必须先做好环回)
在”功能”栏选择“误码”

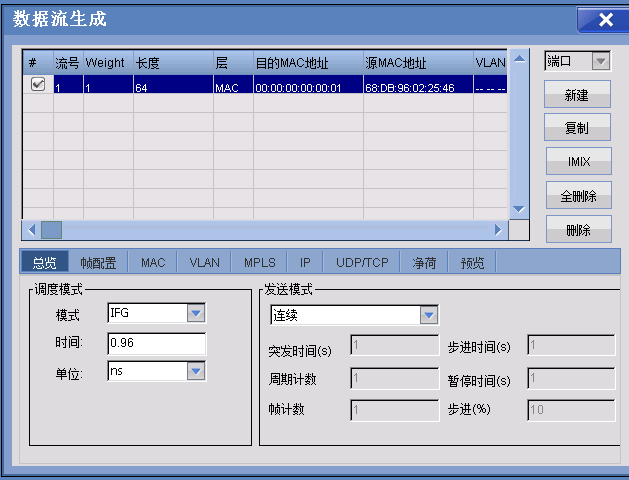

2,在“设置-》数据流生成”页面,设置参数如下
3,运行测试,建议持续测试24小时,测试完成后,收到点击停止测试,进入“结果-》总览-》流”页面
查看发送包数和接收包数是否相等,抖动和丢包数,以及是否存在其它误码等
测试结果符合预期,生成测试报告,在“报告-》生成测试报告”页面生成测试报告,
以上步骤,实现通道误码性能测试,测试出链路的误码率,抖动,告警等指标。
四、OTN业务承载测试
退出以太网测试界面,启动OTN测试程序

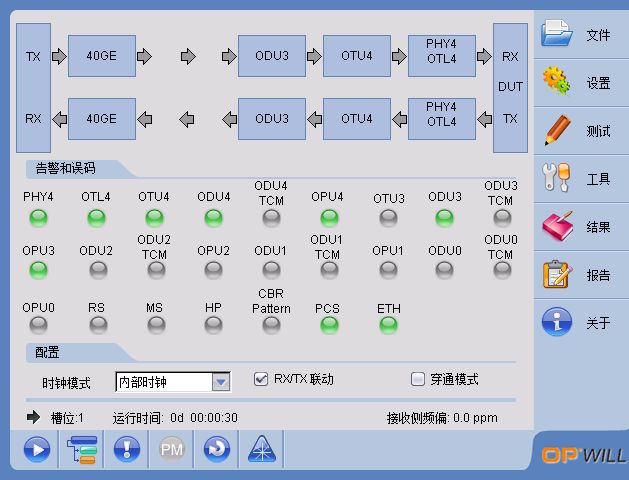

进入OTN测试程序
OTN业务性能测试
步骤1,选择承载业务路径,点击左下角第二个按键“”进入路径选择界面,选择以下路径
步骤2,确定路径后,进入主界面,确保主界面没有任何告警误码指示
步骤3,进入“设置-》Ethernet-帧配置”界面,点击“开始”

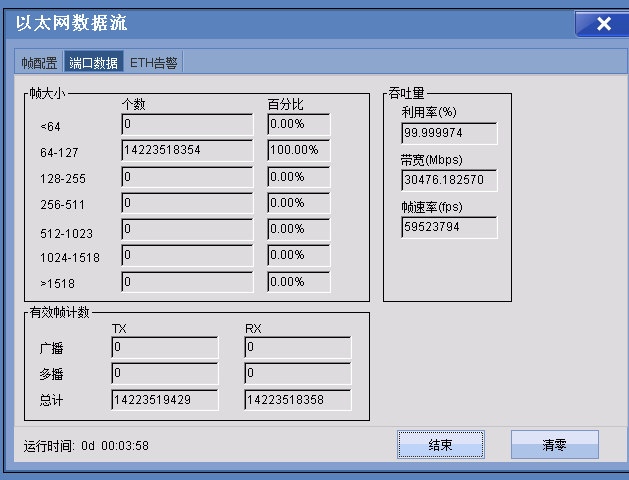

步骤4,进入“设置-》Ethernet-》端口数据”界面,查看总计TX和RX计数是否大致相等,如果RX计数很少,可能是链路没有环回。
步骤4,结束测试,TX和RX计数相等,证明此链路可以正常加载数据业务
五、OTN链路时延测试
步骤1,在完成以上测试后,返回主界面

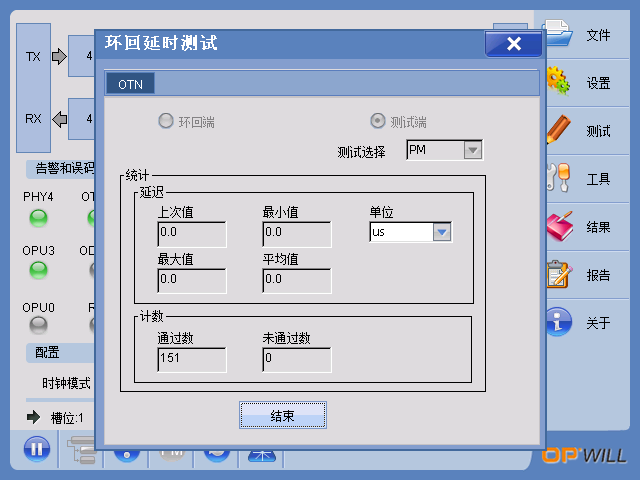

步骤2,在左侧菜单栏,点击“工具-》环回延时”,开始,进行OTN环回延时测试
步骤3,当未通过数为0,延迟结果,最大值和最小值偏差较小,平均值符合预期,则标识业务传输延时正常。
六、测试报告拷贝方法
USB方式:
U盘读取常见问题:
1、使用U盘时,可以选择U盘内文件少的U盘,这样可以快速读取U盘。
2、如果无法识别U盘,请检查U盘文件系统是否符合要求,仪表支持的文件系统类型为FAT32 。不符合可将U盘清空,格式化为该格式。
1、将U盘插入仪表右侧USB接口
2、在主框架界面点击“资源管理器”图标

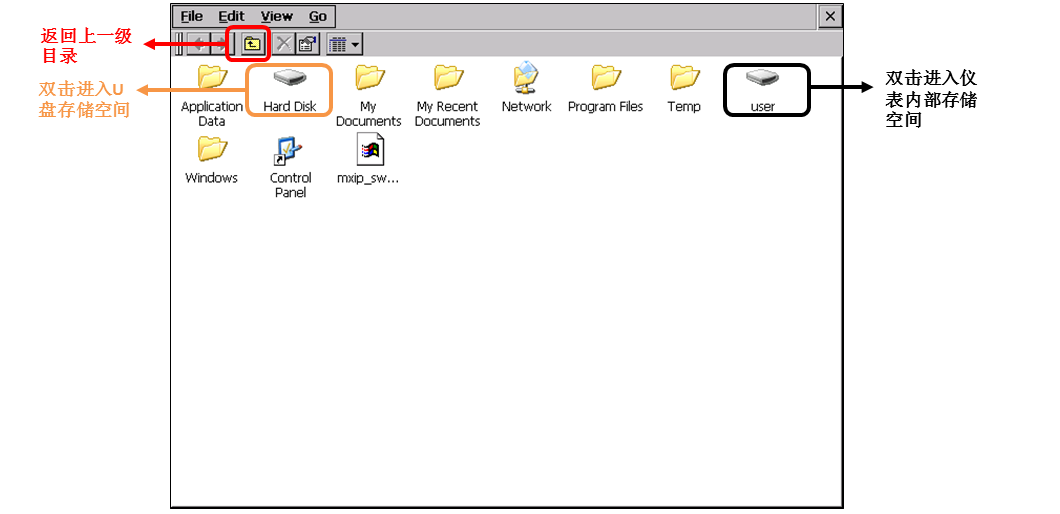

3、进入“资源管理器”
注:“User”文件夹为仪表内部存储空间,“Hard Disk”为U盘存储空间

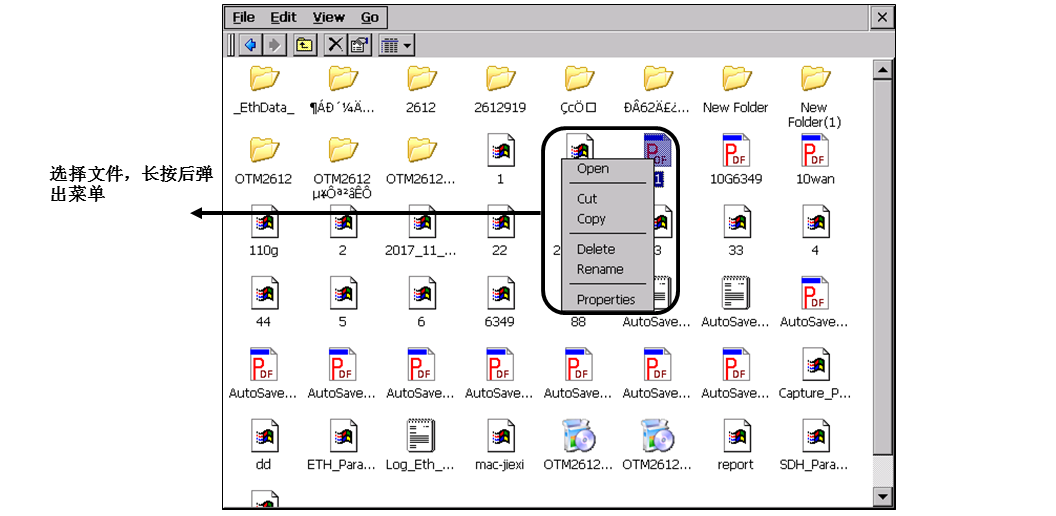

4、进入“User”文件夹后,长按需要选择的报告文件或报告所在文件夹,在弹出菜单中选择“cut”(剪切)或“copy”(复制)后,返回上一级目录
5、进入U盘存储空间(Hard Disk),在U盘中的任意空白处长按,在弹出菜单中选择“paste”(粘贴),可实现报告文件的导出
FTP方式:
1、在主框架界面点击“工具”图标

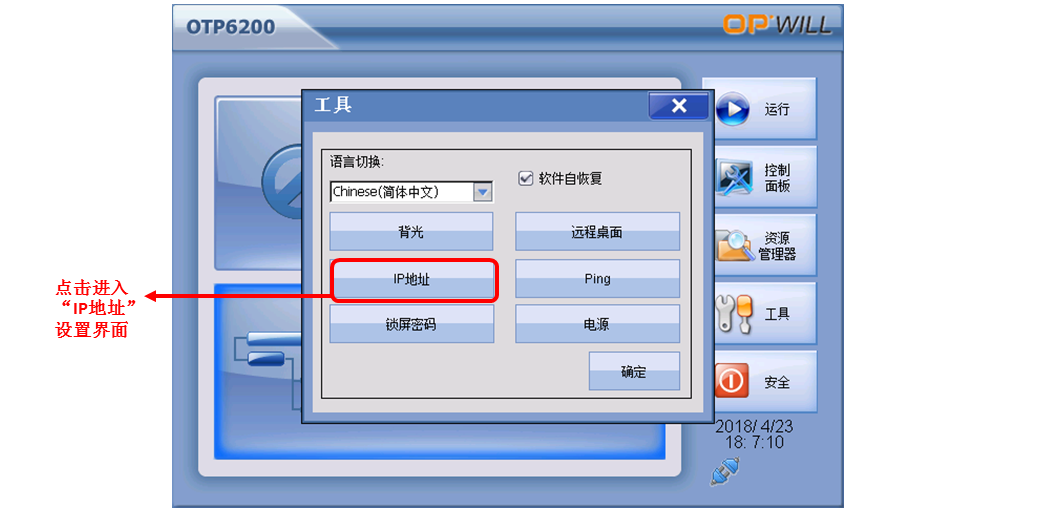

2、设置仪表的IP地址
3、通过网线将电脑与设备右侧网口相连
4、在电脑中,打开任意窗口,地址栏输入ftp://xxx.xxx.xxx.xxx,//后面为设备的IP地址,之后按回车;此时显示的就是设备内部存储“User”文件夹中的内容。可通过复制粘贴等操作将文件考到电脑中。
