FTS1000 光缆巡线分析仪

FTS1000 光缆巡线分析仪

运营商、铁路、石油管道、部队、电力通信等光传输网络庞大复杂，其无源、铺设范围广、隐蔽、承载业务多元化等特点给光纤哑资源的管理和维护带来了巨大挑战；同时随着通信工程的大量迁改、光纤通信系统上的资料和实际情况严重脱节；在遇到紧急故障时，查找真实的路由和故障点，只能通过打开每个井盖来排除，维护人员维护排障工作非常困难。 FTS1000光缆巡线分析仪，可对地埋光缆、管道光缆进行查找和定位，实现光缆接头盒、断点位置、光衰减的具体位置数据生成，提供光缆线路和管道施工防护支持服务，提高光缆线路维护巡护人员工作效率，全面掌握光缆状态。

关键词：

光缆 故障 定位 维护 路由

所属分类：

光纤通信测试

产品咨询：

400-630-3382

产品询价
相关产品

产品描述

运营商、铁路、石油管道、部队、电力通信等光传输网络庞大复杂，其无源、铺设范围广、隐蔽、承载业务多元化等特点给光纤哑资源的管理和维护带来了巨大挑战；同时随着通信工程的大量迁改、光纤通信系统上的资料和实际情况严重脱节；在遇到紧急故障时，查找真实的路由和故障点，只能通过打开每个井盖来排除，维护人员维护排障工作非常困难。

FTS1000光缆巡线分析仪，可对地埋光缆、管道光缆进行查找和定位，实现光缆接头盒、断点位置、光衰减的具体位置数据生成，提供光缆线路和管道施工防护支持服务，提高光缆线路维护巡护人员工作效率，全面掌握光缆状态。



功能特性

  • 适用于光纤通信工程的设计、竣工验收、故障排查、资源核查等各个环节对光缆路由数据的诉求；
  • FTS1000从机房ODF架接入光缆，实时采集微振动信号和GPS位置信息上传云端，最终传递至现场工作人员的手持终端上，工作人员只需敲击井盖即可确认光缆是否经过该管井。可应用于日常光缆资源设计、竣工验收以及路由精标等环节。无需组队，无需开井，无需抬缆，1人1锤1终端1分钟锁定光缆路由信息；
  • FTS1000克服传统OTDR的弱点（使用OTDR找到断点的距离，但是不知道故障点的确切位置，也不知道方向。），除了可以看到故障点距离外，敲击井盖时还可以定位敲击距离， 从而确定光缆走向，准确、快速、精确定位故障点，快速完成光缆抢修工作；
  • FTS1000可以通过叠加光开关，实现大范围多光缆的实时在线监控，及时发现故障点，主动管控，避免运营风险，变被动告知为主动监控，实现光缆哑资源的全过程运维和管理；
  • 部署FTS1000光缆巡线分析仪，与现有资源管理系统对接，可以实现对光缆哑资源的数据收集和管理利用。

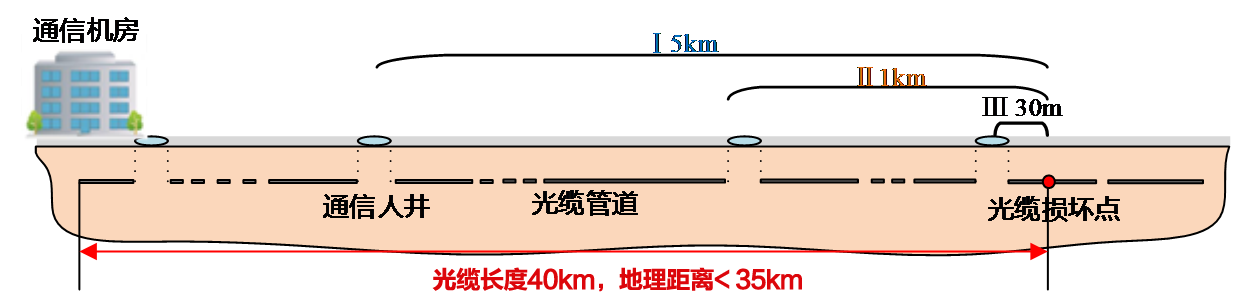

测试场景

当光缆出现故障，OTDR无法有效定位地理距离，采用FTS-1000测试



一般特性

用户接口

显示屏

13.3寸彩色显示屏

业务接口

USB数据端口

USB3.0接口，2个；USB 2.0接口，1个

以太网接口

10/100/1000M Base-T，RJ45接口，1个

操作系统

Windows 10

CPU

Intel Core i3

内存容量

8G

存储容量

128G

操作语言

中文，英文

输入方式

全尺寸键盘，触摸板，可外接鼠标

无线

蓝牙可选，WIFI可选

其他接口

其他功能

尺寸和重量

FTS1000 ：350x 280x 99 mm; 12.5kg

温度

工作温度：0°C到40°C；存储温度：-10°C到60°C

相对湿度

0%到95%（非冷凝）

供电方式

供电

DC24V



应用

  • 光纤通信系统的光缆资源清查，光缆线路规划与设计
  • 光缆路由跟踪精标，维护与抢修，网络优化与升级
  • 电信运营商的光缆故障定位与排查
  • 新光缆铺设与施工，割接与改造工程验收检测
  • 日常维护与巡检
  • 光缆资源管理，与其他设施的协同定位



产品资料下载：

FTS1000 巡线分析仪仪规格表(请联系厂家索取)

FTS1000 巡线分析仪快速操作手册(请联系厂家索取)
