CyberView-Y系列网络汇聚分流平台
CyberView-Y系列网络汇聚分流平台是为满足大规模IP网络和OTN传输网络流量采集需求，采用先进的正交大容量架构设计的网络汇聚分流平台。可广泛应用于骨干网、城域网、IDC、互联网专线等场景的互联网信息采集分析、网络质量优化，全面满足了运营商、政府、军队等客户对网络信息的采集、监控需求。
关键词：
所属分类：
超融合可视化产品
产品描述
CyberView-Y系列网络汇聚分流平台是为满足大规模IP网络和OTN传输网络流量采集需求，采用先进的正交大容量架构设计的网络汇聚分流平台。可广泛应用于骨干网、城域网、IDC、互联网专线等场景的互联网信息采集分析、网络质量优化，全面满足了运营商、政府、军队等客户对网络信息的采集、监控需求。
CyberView-Y系列网络汇聚分流平台为8业务槽位产品，CyberView-Y80采用正交架构设计。
产品特点
先进的架构设计
CyberView-Y系列网络汇聚分流平台采用先进的正交大容量架构，实现控制、业务、交换三平面物理分离，任何一平面故障不影响其他平面工作，提高了整机稳定性，同时正交架构采用无背板结构设计，整机的性能不再受限背板带宽。
高密度端口接入
CyberView-Y80网络汇聚分流平台，针对传输网络，最多支持8路100G OTN（OTU4）线路侧接口输入，8路100GE、8路40GE和96路10GE以太网接口输出；针对IP网络，最多支持16个400G端口，176个100G端口，288个10G端口，400G端口兼容100G端口，100G端口支持breakout模式，可作为4个25G/10G端口使用，设备可满足大规模链路场景的监测和分析需求。
灵活的分流与负载均衡
CyberView-Y80网络汇聚分流平台支持精准五元组、掩码五元组、IP协议类型、VLAN ID、报文长度等多种流量特性分流，同时支持基于SIP、DIP、SDIP、SDIP+L4 port、SMAC、DMAC等hash算法的负载均衡输出。
OTN信号解码与以太网分流输出
CyberView-Y80网络汇聚分流平台支持从线路侧获取多路实时100G OTN光信号流量，完成光信号解调，实现光信号中净荷数据进行提取、解码，并封装成以太网帧格式，采用100G、40G或10G等多种接口方式输出。
多级流量过滤
CyberView-Y-80网络汇聚分流平台可灵活扩展加速卡，通过加速卡可将后端业务系统不需要的网络流量过滤掉，从而降低后端业务系统压力，减少后端服务器数量。通过在不同类型的业务板上扩展加速卡，可以实现网络流量多层级过滤，大幅降低后端服务器数量。
网络安全业务处理能力
CyberView-Y-80网络汇聚分流平台可支持X86业务卡，可支持深度业务处理，支持客户根据业务需求实现网络安全、信息安全、数据安全等功能。
电信级可靠性
CyberView-Y80网络汇聚分流平台采用主控板、交换板、电源、风扇冗余设计，提高了设备的可靠性，同时对设备进行了热测试、振动测试、跌落测试等极限测试，保证了设备在各种环境下的稳定运行。
产品功能
CyberView-Y系列网络汇聚分流平台采用公司自研的多业务网络操作系统，实现了以太网数据采集、OTN信号解码、流量汇聚、分流、整形、过滤、控制、深度分析等，不仅能够实现汇聚分流平台的常规功能，同时也具备传输OTN信号解码、报文头处理、输出报文信息携带等特色功能。
分流/汇聚
CyberView-Y系列网络汇聚分流平台提供丰富的流量分流汇聚策略，支持五元组、掩码五元组、一元组、二元组、三元组、四元组、VLAN TAG、L4端口范围、TCP Flag和传输层负载长度、固定位置偏移、传输层特征码规则、复合规则等。任意一条规则可以同特定的数据输入接口、端口聚合组关联，对接收的数据做规则匹配。
100G OTN信号解码
CyberView-Y系列网络汇聚分流平台支持波分传输OTN业务信号解码功能，可以实现OTN光信号接入、数据载荷解析提取、业务载荷转换封装、数据信号缓存、数据信号输出、链路信号状态监测等功能。支持基于华为和烽火波分传输设备相干模块光信号的接入和解调处理，实现线路侧信号的接入。支持检测出业务载荷类型将不同OPU通道中承载的数据进行提取，包含0TU4、100GE、10GE、10G SDH、10G GFP、2.5G SDH等不同类型净荷数据的检测与提取。提供多种类型的用户侧信号输出接口，包含100G、40G、10G用户侧光信号接口，并支持采用以太网、GFP、SDH等帧结构方式对净荷数据进行封装后输出。
同源同宿
CyberView-Y系列网络汇聚分流平台支持单板同源同宿、单机箱同源同宿、单机房多机箱同源同宿、跨机房同源同宿。同源同宿是将同一会话的上下行数据从同一个输出端口输出，确保单一会话数据在同一台业务系统上处理，保证采集流量的关联性和完整性。
流量复制
CyberView-Y系列网络汇聚分流平台支持输出流量复制，支持输出端口复制，输入端口复制等多种流量复制方式。
负载均衡
CyberView-Y系列网络汇聚分流平台支持基于SIP、DIP、SIP+DIP、SIP+DIP+L4端口的hash算法的负载均衡；支持输出组内某个端口down时，将该端口的流量均衡到同一输出组的其他端口输出，实现智能负载均衡。
协议转换
CyberView-Y系列汇聚分流平台支持10GE、40GE、100GE、400GE接口，并可将不同类型报文转换为802.3封装格式报文。
流量统计
CyberView-Y系列汇聚分流平台支持精确五元组规则、掩码五元组规则、扩展ACL规则等的命中报文次数统计。
报文头输出
CyberView-Y系列网络汇聚分流平台支持报文头输出，即将输入报文的有效载荷去掉，输出原始报文的网络层及传输层首部。
输出报文信息携带
CyberView-Y系列网络汇聚分流平台可修改报文头VLAN标签、修改报文的链路层首部的源、目的MAC地址，从而实现在输出报文中携带指定信息。
流量处理
CyberView-Y系列网络汇聚分流平台对匹配规则的流量可执行流量丢弃、流量转发、流量后续处理等操作，同时对未匹配规则的流量进行默认操作。
动态策略
CyberView-Y系列网络汇聚分流平台支持策略动态添加、老化和删除，用户可以根据业务需要，动态添加、删除策略，并设置策略生效时间。
会话管理
CyberView-Y系列网络汇聚分流平台支持会话上报、会话查询、会话老化、外部会话增删维护、会话统计、会话阻断、会话复制、会话镜像、会话的流量管理等。
隧道协议
CyberView-Y系列网络汇聚分流平台支持识别VLAN、GRE、GTP、NVGRE、MPLS、L2TP/PPP、IPv4-in-IPv4、IPv6 in IPv4、Ipv6 to IPv4、IPv4 over IPv6等隧道协议，并支持对隧道协议处理。
关键字匹配
CyberView-Y系列网络汇聚分流平台可以根据用户指定的关键字对报文进行深度分析，如报文固定位置浮动字符串匹配、全报文浮动字符串匹配。
流量定位
CyberView-Y系列网络汇聚分流平台支持定位指定IP流量在汇聚分流设备的输入端口和输出端口位置，同时统计指定IP流量的输入报文数量和输出报文数量，并核对输入输出报文的数量是否一致，从而实现流量覆盖不全、流量丢失等问题快速定位排查，提高运维效率。
典型应用
CyberView-Y80网络汇聚分流平台可以并接部署将汇聚分流设备旁挂在链路上，实现链路流量的采集、分析。主要用于链路内容实时监控，且不影响链路的场景。设备也可串接部署将汇聚分流设备串接在链路上，实现对链路流量的采集、分析、流控等。应用于链路流量监测、控制、封堵等场景。

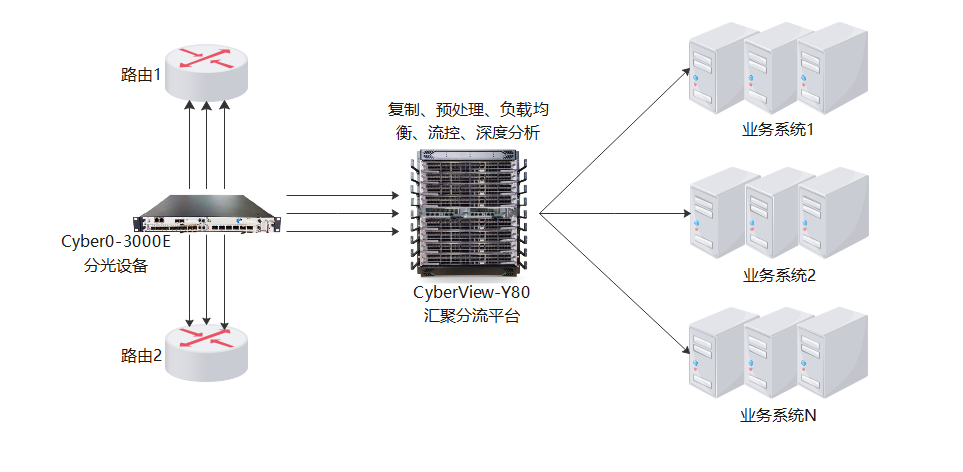

IP网络并接部署模式（分光模式）
IP网络串接部署模式（ByPass模式）

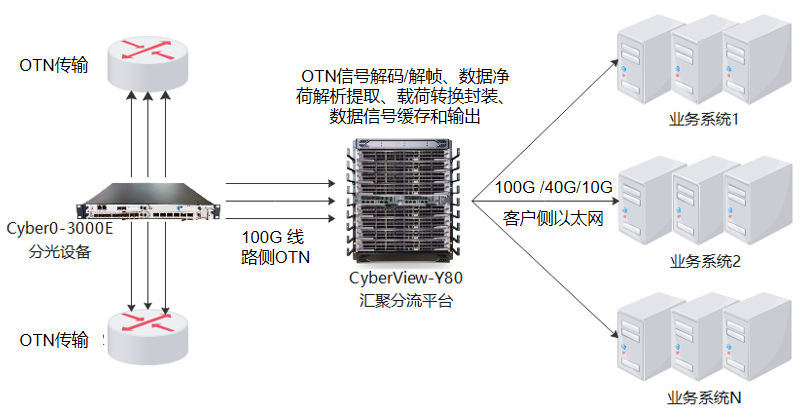

OTN网络并接部署模式（分光模式）

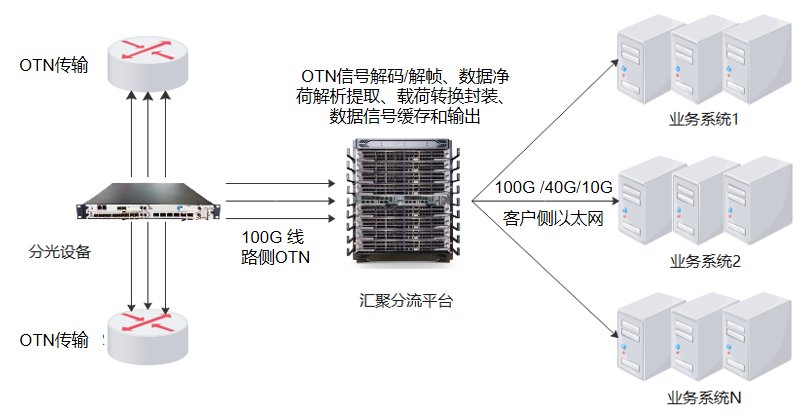

OTN传输分光模式应用说明
CyberView-Y80网络汇聚分流平台，通过分光设备并接部署，将汇聚分流设备旁挂在链路上，实现100G OTN链路流量的解码、采集和分析。CyberView-Y80网络汇聚分流平台，在线路侧接收100G OTN光信号，经OTN信号解调、解码、数据净荷解析提取、载荷转换封装、数据信号缓存和交换操作，根据业务要求将载荷提取并封装为多路100G、40G、10G等不同速率的用户侧信号，传输到用户侧业务系统的设备进行下一步处理；对于CyberView-Y80平台无法识别、解析的帧结构数据，进行本地缓存，并通过业务面接口将缓存数据传输到外部的服务器。
